9V tan 5V a regülatör devresi

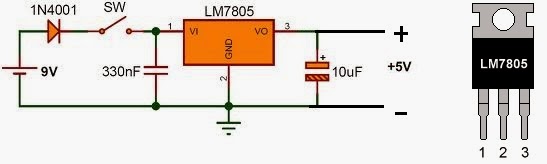

Elektronik devrelerde (TTL devreler) genellikle 5 volt gerilimle besleme yapılmaktadır. Elimizde bir güç kaynağı varsa sorun yok ama bir güç kaynağından bağımsız çalışan yada çalışmak zorunda olan bir devreniz varsa direk 5 volta ihtiyaç duyasınız. Piyasadaki piller genellikle 1.5 V yada 9 V tur. 5 V batarya bile bulmak zordur (bataryalarda genellikle 3.7 V ). İşte burada imdadımıza Regülatör devreler (Gerilim yükselten veya düşüren cihazlar) yetişir. Aşağıdaki regülatör devrede 9 Volt luk giriş gerilimine karşılık LM7805 regülatörü sayesinde 5 Volt luk çıkış elde edilmektedir.
