Başka bir basit fm fadyo verici devresi
Bu devremiz üst tarafta verdiğimiz devreye göre biraz daha kaliteli. Kapsama alanı 150-200 metre olan devre 9 V gerilim ile beslenmekte. Frekans aralığı diğerinde de olduğu gibi standart fm 88-108 arası ve üzerindeki ayarlı kondansatör ile ayarlanıyor.
Devre elemanları

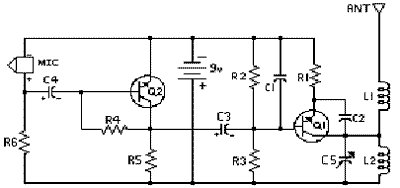

Devre pcb şeması ve pcb üzerine elemanları yerleşimi (resimleri üzerilerine tıklayarak büyültebilirsiniz)
